安科瑞 DJSF1352-RN-6/DS：雙路計量賦能基站能源精細化管理新時代 在 5G 基站密度持續提升與 "零碳基站" 建設加速推進的背景下，直流電能計量已從單一的能耗統計升級為運維監控與節能優化的核心支撐。安科瑞全新推出的 DJSF1352-RN-6/DS 雙路計量直流電能表，以 "雙路精準計量 + 模擬量 / 開關量智能聯動" 的創新設計，為電信基站、光伏儲能等場景提供了一體化能源管理解決方案，重新定義了直流計量設備的技術標準與應用邊界。
傳統基站直流計量方案面臨著三大痛點：多支路監測需部署多臺設備導致的成本高企，蓄電池充放電與主設備能耗難以區分計量造成的數據失真，以及復雜電磁環境下的計量精度漂移。DJSF1352-RN-6/DS 的雙路獨立計量技術從根本上解決了這些難題。
該產品支持兩路直流回路的同步監測，電壓覆蓋 0-1500V 寬范圍，電流測量兼容分流器（0-75mV）與霍爾傳感器（0-5V）兩種接入方式，適配基站內 - 48V 主設備回路與蓄電池充放電回路的差異化計量需求。0.5 級的計量精度配合 16 位 ADC 采樣芯片，即使在基站負載從 10A（待機）到 80A（峰值）的劇烈波動中，仍能保持穩定的測量準確性，為運營商與鐵塔公司的電費分?jǐn)偺峁┑臄?shù)據依據。
雙路設計帶來的不僅是測量維度的增加，更實現了能源流的可視化追蹤。通過對比主設備支路與蓄電池支路的實時功率曲線，運維人員可精準識別蓄電池過度充電、整流模塊效率異常等隱性能耗問題。某試點基站數據顯示，采用該表計后，蓄電池充放電損耗的計量誤差從傳統方案的 ±3% 降至 ±0.5%，年節電可達 2300kWh 以上。
DJSF1352-RN-6/DS 的模擬量與開關量功能，打破了傳統計量設備的 "數據孤島" 困境，構建起從監測到控制的完整閉環。產品配備的模擬量輸出（AO）可將電壓、電流等關鍵參數轉換為 4-20mA 標準信號，無縫接入基站動環監控系統（EMCS），解決了傳統電表需額外加裝協議轉換器的兼容性難題。
開關量輸入輸出（DI/DO）功能則賦予表計主動防護能力。通過配置過壓（-52.8V）、欠壓（-43.2V）、過流等六重報警閾值，當檢測到基站直流母線異常時，內置繼電器可在 100ms 內觸發保護動作，如切斷非核心負載回路或啟動備用電源。在某高海拔基站測試中，該功能成功避免了因整流模塊失效導致的基站宕機事故，將故障響應時間從傳統方案的 15 分鐘縮短至秒級。
的 "事件 - 動作" 聯動邏輯讓智慧運維成為可能。例如可設置當蓄電池支路電流持續 10 分鐘為 0（DI 信號）時，自動觸發開關量輸出啟動蓄電池活化程序；通過模擬量輸出的溫度補償信號，聯動空調系統實現基站機房的精準溫控。這種本地化智能減少了對云端算力的依賴，特別適合偏遠地區基站的穩定運行。
基站機房的高溫、高濕與強電磁環境，對計量設備的可靠性提出考驗。DJSF1352-RN-6/DS 采用三層屏蔽結構（金屬外殼屏蔽、電源濾波電路、信號線雙絞屏蔽），通過 EMC 四級認證，可在變頻器、微波爐等強干擾源共存的環境下保持?jǐn)?shù)據穩定，丟包率低于 0.001%。
-25℃~+65℃的寬溫設計配合工業級元器件選型，確保該表計在北方嚴寒地區的冬季與南方酷暑的戶外機柜中均能正常工作。測試數據顯示，在 - 40℃低溫環境下，其計量誤差變化量仍控制在 ±0.1% 以內，遠優于行業標準的 ±0.5% 要求。IP20 的防護等級與 4kV 工頻耐壓能力，則為粉塵較多的機房環境提供了長期可靠運行保障。
安裝維護的便捷性同樣體現工業設計的匠心。采用 DIN 35mm 標準導軌安裝，無需復雜固定支架；接線端子明確標注雙路輸入 / 輸出、通訊及開關量接口，支持 "即插即用" 式部署，單基站的安裝時間可控制在 30 分鐘內，大幅降低了存量基站改造時的斷電風險。內置的備用電池可在斷電后保存 12 個月的歷史數據，確保能耗統計的連續性。
在 5G 基站之外，DJSF1352-RN-6/DS 的高電壓適應性（0-1500V）使其成為光伏 + 儲能基站的理想計量方案。通過雙路分別監測光伏陣列輸出與儲能電池充放電狀態，可精確計算自發自用率與儲能效率。某 "零碳基站" 項目應用表明，該表計能捕捉到光伏功率波動導致的 1% 級能量差異，為優化充放電策略提供數據支撐。
產品的通訊兼容性同樣出色，內置 Modbus-RTU、DL/T645-07、DLT698 等多種協議，可同時對接運營商的能源管理平臺與鐵塔公司的監控系統。RS485 雙路通訊設計支持最多 128 臺設備級聯，滿足大型機房的集中監控需求。選配的 NB-IoT 無線模塊，則為無布線條件的偏遠基站提供了靈活的組網選擇。
安科瑞提供的不僅是單一設備，更是完整的能源管理生態。該表計可與 Acrel-2000ES 儲能管理系統無縫對接，實現負荷預測、需量控制、峰谷套利等高級功能。通過分析雙路計量的歷史數據，系統可自動生成整流模塊休眠策略，在夜間負載低谷時段關閉冗余模塊，經實測可降低基站總能耗 8-12%。
選型指南

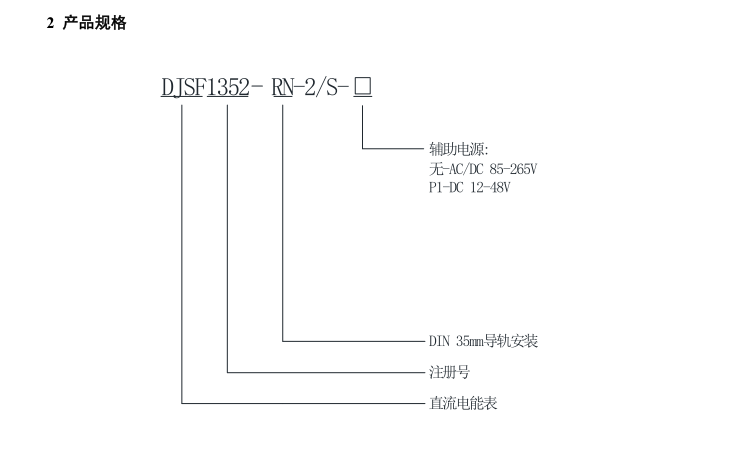

產品規格

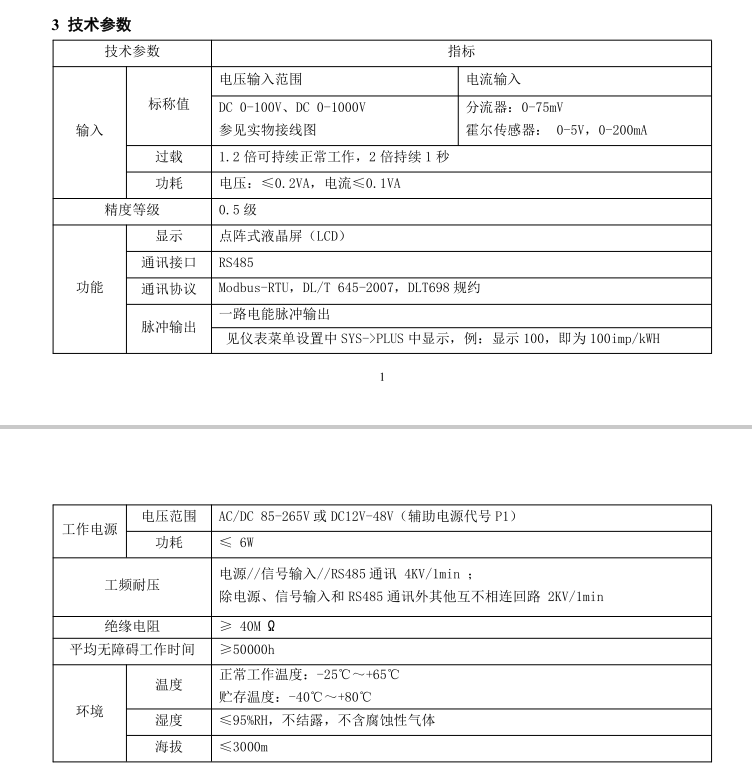

技術參數

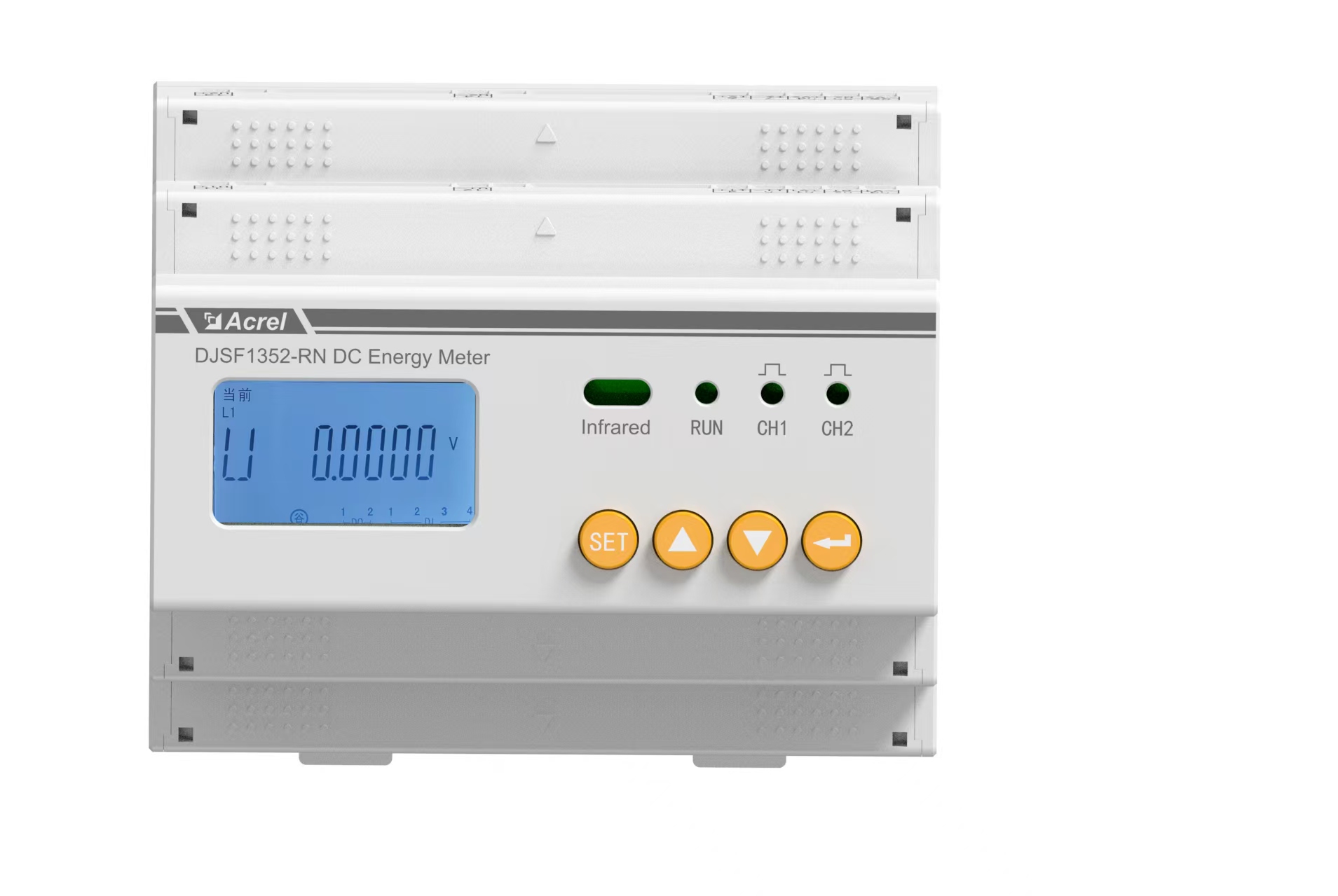

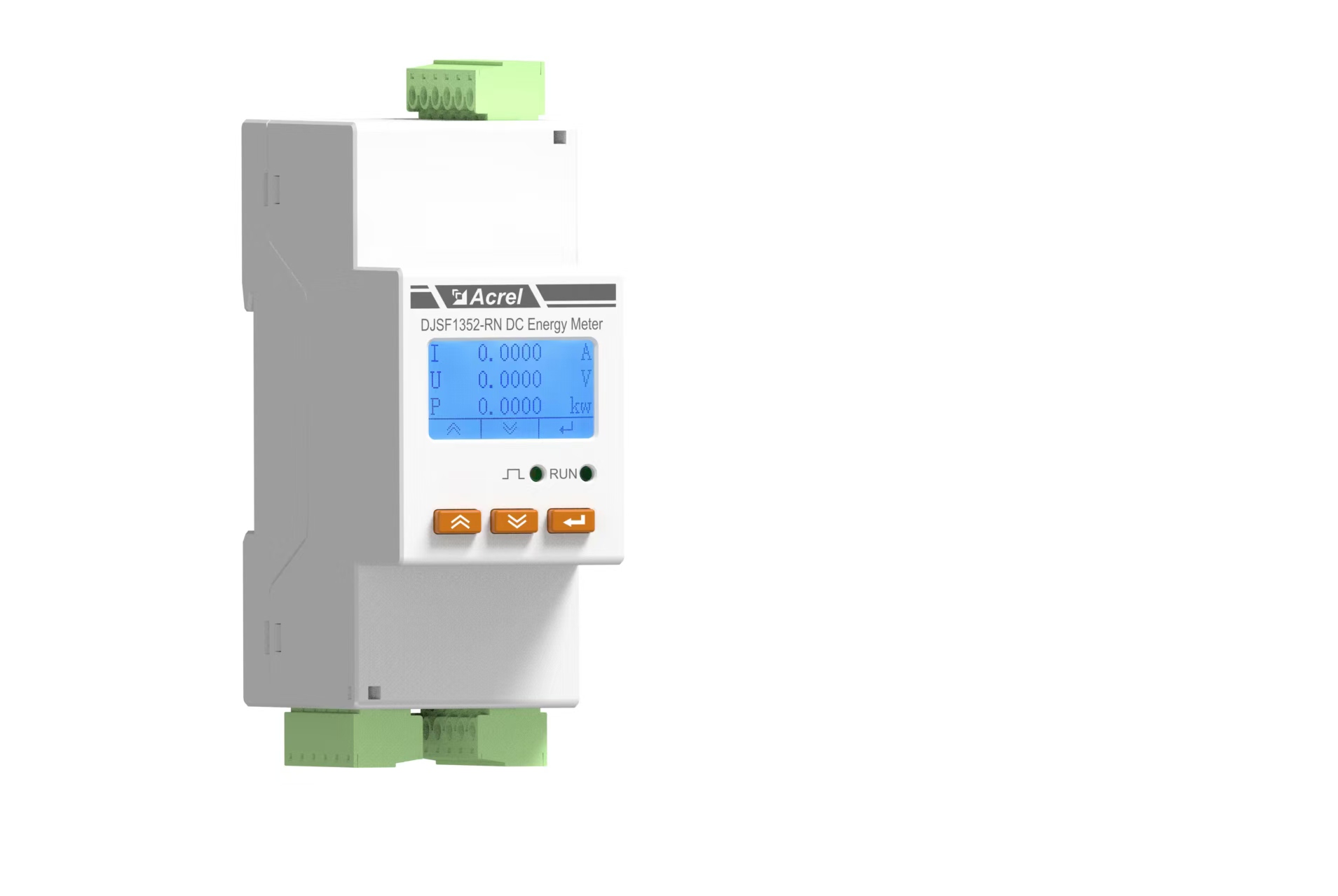

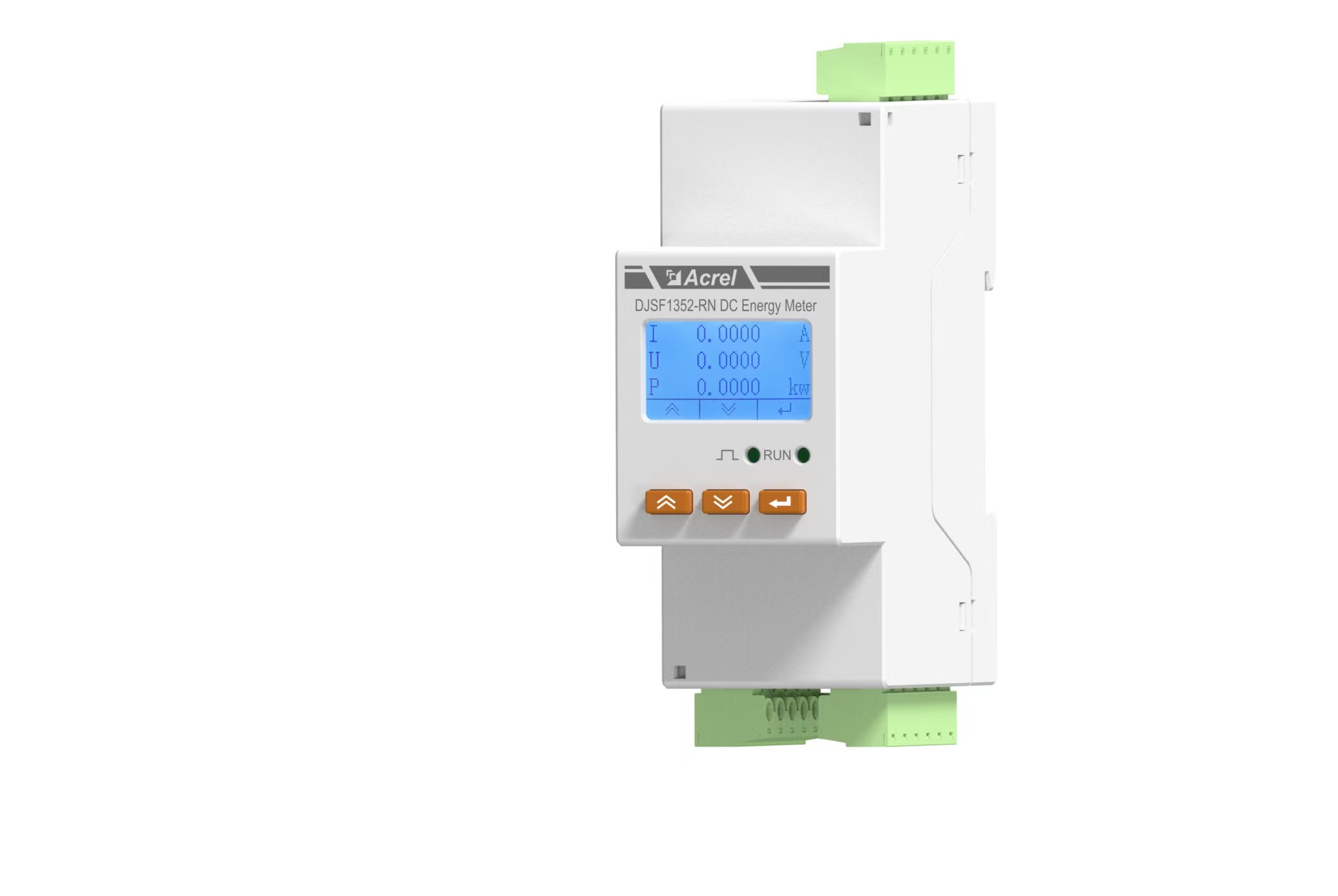

實物圖片

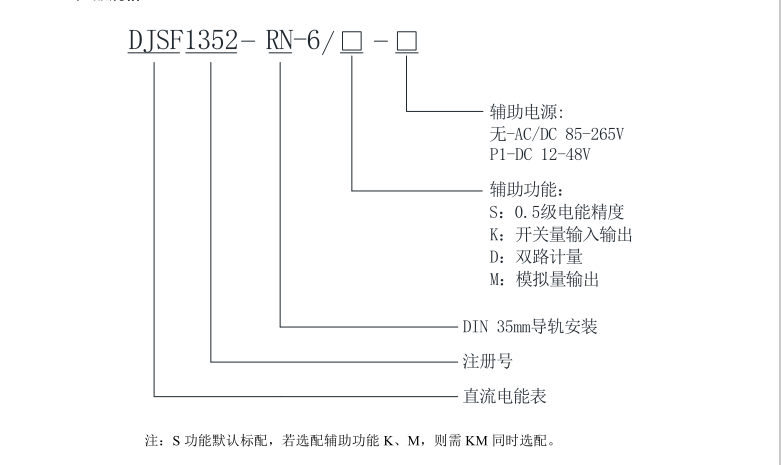

產品規格
